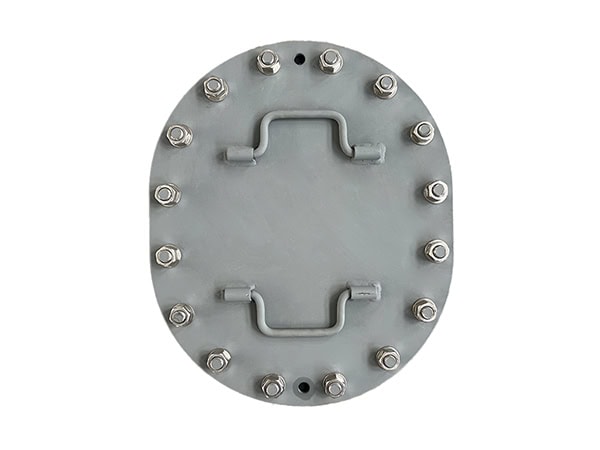

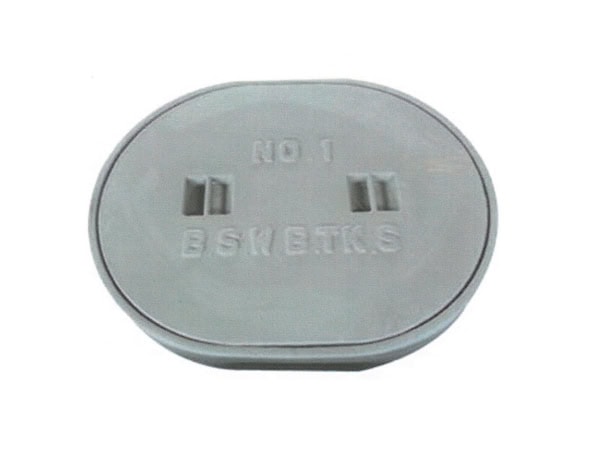

Marine manhole cover

This product is suitable for watertight and oiltight manhole covers for ships, but not for boilers and pressure vessels. It conforms to ISO 5894.

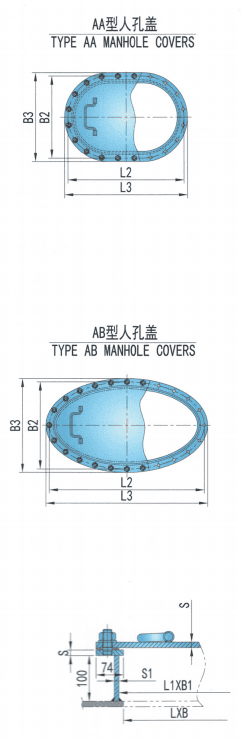

Type	Nominal Size	L1	B1	L2	B2	L3	B3	S	S1	Fasteners	Fasteners	Weight
										Diameter	Number
Aa	450X350	470	370	548	448	598	498	4	4	M20	18	17.4
Aa	450X350	470	370	548	448	598	498	6	4	M20	18	23.1
Aa	450X350	470	370	548	448	598	498	8	6	M20	18	31
Aa	450X350	470	370	548	448	598	498	10	8	M20	18	38.6
Aa	450X350	470	370	548	448	598	498	12	10	M20	18	46.4
Aa	500X400	520	420	598	498	648	548	6	4	M20	18	26.4
Aa	500X400	520	420	598	498	648	548	8	6	M20	18	35.4
Aa	500X400	520	420	598	498	648	548	10	8	M20	18	44.5
Aa	500X400	520	420	598	498	648	548	12	10	M20	18	53.6
Aa	500X400	520	420	598	498	648	548	14	12	M20	18	62.7
Aa	600X400	620	420	698	498	748	548	8	6	M20	20	41.2
Aa	600X400	620	420	698	498	748	548	10	8	M20	20	51.8
Aa	600X400	620	420	698	498	748	548	12	10	M20	20	62.4
Aa	600X400	620	420	698	498	748	548	14	12	M20	20	72.9
Aa	600X400	620	420	698	498	748	548	16	14	M20	20	83.5
Aa	600X450	620	470	698	548	748	598	8	6	M20	22	43.9
Aa	600X450	620	470	698	548	748	598	10	8	M20	22	55
Aa	600X450	620	470	698	548	748	598	12	10	M20	22	66.2
Aa	600X450	620	470	698	548	748	598	14	12	M20	22	77.4
Aa	600X450	620	470	698	548	748	598	16	14	M20	22	88.7
Aa	600X450	620	470	698	548	748	598	18	16	M20	22	99
Aa	800X600	820	620	898	698	948	748	12	10	M20	26	98.9
Aa	800X600	820	620	898	698	948	748	14	12	M20	26	115.7
Aa	800X600	820	620	898	698	948	748	16	14	M20	26	132.4
Aa	800X600	820	620	898	698	948	748	18	16	M20	26	149.2
Aa	800X600	820	620	898	698	948	748	20	18	M20	26	166
Aa	800X600	820	620	898	698	948	748	22	20	M20	26	182.9
Aa	800X600	820	620	898	698	948	748	24	22	M20	26	199.7
Ab	800X400	820	420	898	498	948	548	12	10	M20	24	80.4
Ab	800X400	820	420	898	498	948	548	14	12	M20	24	94
Ab	800X400	820	420	898	498	948	548	16	14	M20	24	107.6
Ab	800X400	820	420	898	498	948	548	18	16	M20	24	121.2
Ab	800X400	820	420	898	498	948	548	20	18	M20	24	134.9
Ab	800X400	820	420	898	498	948	548	22	20	M20	24	148.8
Ab	800X400	820	420	898	498	948	548	24	22	M20	24	162.2

Type	Nominal Size	L1	B1	L2	B2	L3	B3	S	Fasteners	Fasteners	Weight
									Diameter	Number
Ba	450X350	470	370	530	430	590	490	4	M20	16	23.8
Ba	450X350	470	370	530	430	590	490	6	M20	16	27.6
Ba	450X350	470	370	530	430	590	490	8	M20	16	31.3
Ba	450X350	470	370	530	430	590	490	10	M20	16	35
Ba	450X350	470	370	530	430	590	490	12	M20	16	38.6
Ba	500X400	520	420	580	480	640	540	6	M20	18	31.2
Ba	500X400	520	420	580	480	640	540	8	M20	18	35.6
Ba	500X400	520	420	580	480	640	540	10	M20	18	40.1
Ba	500X400	520	420	580	480	640	540	12	M20	18	44.5
Ba	500X400	520	420	580	480	640	540	14	M20	18	49
Ba	600X400	620	420	680	580	740	540	8	M20	20	41.1
Ba	600X400	620	420	680	580	740	540	10	M20	20	46.4
Ba	600X400	620	420	680	580	740	540	12	M20	20	51.7
Ba	600X400	620	420	680	580	740	540	14	M20	20	57
Ba	600X400	620	420	680	580	740	540	16	M20	20	62.3
Ba	600X450	620	470	680	530	740	590	8	M20	22	43.4
Ba	600X450	620	470	680	530	740	590	10	M20	22	49.1
Ba	600X450	620	470	680	530	740	590	12	M20	22	54.7
Ba	600X450	620	470	680	530	740	590	14	M20	22	60.4
Ba	600X450	620	470	680	530	740	590	16	M20	22	66.1
Ba	600X450	620	470	680	530	740	590	18	M20	22	71.8
Ba	800X600	820	620	880	680	940	748	12	M20	26	80.8
Ba	800X600	820	620	880	680	940	748	14	M20	26	89.9
Ba	800X600	820	620	880	680	940	748	16	M20	26	99
Ba	800X600	820	620	880	680	940	748	18	M20	26	108.1
Ba	800X600	820	620	880	680	940	748	20	M20	26	117.2
Ba	800X600	820	620	880	680	940	748	22	M20	26	126.2
Ba	800X600	820	620	880	680	940	748	24	M20	26	135.3
Bb	00X400	820	420	880	480	940	540	12	M20	26	63.1
Bb	00X400	820	420	880	480	940	540	14	M20	26	69.6
Bb	00X400	820	420	880	480	940	540	16	M20	26	76
Bb	00X400	820	420	880	480	940	540	18	M20	26	82.4
Bb	00X400	820	420	880	480	940	540	20	M20	26	88.9
Bb	00X400	820	420	880	480	940	540	22	M20	26	95.3
Bb	00X400	820	420	880	480	940	540	24	M20	26	101.8
Bc	600X600	620	620	680	680	740	740	10	M20	28	67.1
Bc	600X600	620	620	680	680	740	740	12	M20	28	75.3
Bc	600X600	620	620	680	680	740	740	14	M20	28	83.5
Bc	600X600	620	620	680	680	740	740	16	M20	28	91.7
Bc	600X600	620	620	680	680	740	740	18	M20	28	99.9
Bc	600X600	620	620	680	680	740	740	20	M20	28	108.1
Bc	600X600	620	620	680	680	740	740	22	M20	28	116.3
Bc	600X600	620	620	680	680	740	740	24	M20	28	124.5

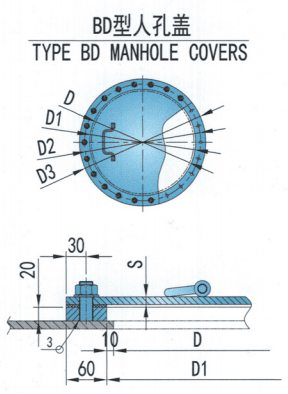

Type	Nominal Size	D1	D2	D3	S	Fasteners	Fasteners	Weight
						Diameter	Number
Bd	φ450	φ470	φ530	φ590	6	M20	18	30.3
Bd	φ450	φ470	φ530	φ590	8	M20	18	34.6
Bd	φ450	φ470	φ530	φ590	10	M20	18	38.9
Bd	φ450	φ470	φ530	φ590	12	M20	18	43.2
Bd	φ450	φ470	φ530	φ590	14	M20	18	47.5
Bd	600	φ620	φ680	φ740	10	M20	22	56
Bd	600	φ620	φ680	φ740	12	M20	22	62.8
Bd	600	φ620	φ680	φ740	14	M20	22	69.5
Bd	600	φ620	φ680	φ740	16	M20	22	76.3
Bd	600	φ620	φ680	φ740	18	M20	22	83
Bd	600	φ620	φ680	φ740	20	M20	22	89.8
Bd	600	φ620	φ680	φ740	22	M20	22	96.5

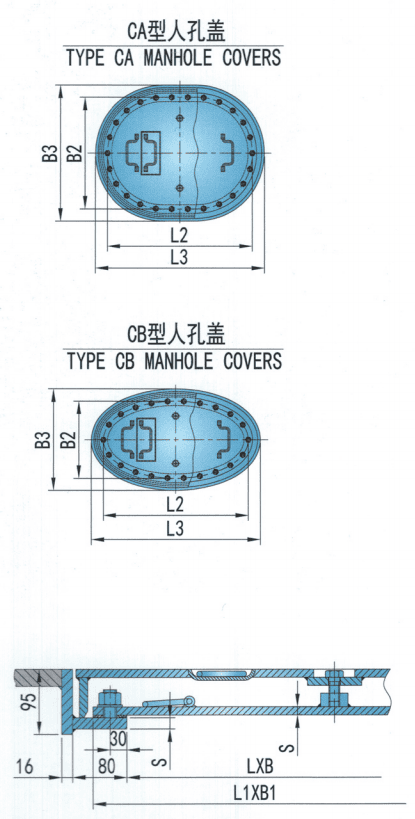

Type	Noninal Size	L1	B1	L2	B2	L3	B3	S	Fasteners	Fasteners	Weight
									Diameter	Number
Ca	450X350	570	470	510	410	642	542	4	W20	16	47
Ca	450X350	570	470	510	410	642	542	6	W20	16	58.4
Ca	450X350	570	470	510	410	642	542	8	W20	16	69.6
Ca	450X350	570	470	510	410	642	542	10	W20	16	80.7
Ca	600X400	720	520	660	460	792	592	8	W20	20	91.3
Ca	600X400	720	520	660	460	792	592	10	W20	20	106.5
Ca	600X400	720	520	660	460	792	592	12	W20	20	113.4
Ca	600X400	720	520	660	460	792	592	14	W20	20	120.4
Ca	600X400	720	520	660	460	792	592	16	W20	20	127.3
Ca	600X450	720	570	660	510	792	642	8	W20	20	94.9
Ca	600X450	720	570	660	510	792	642	10	W20	20	110.9
Ca	600X450	720	570	660	510	792	642	12	W20	20	118.3
Ca	600X450	720	570	660	510	792	642	14	W20	20	125.7
Ca	600X450	720	570	660	510	792	642	16	W20	20	133.1
Ca	600X450	720	570	660	510	792	642	18	W20	20	140.5
Ca	800X600	920	720	860	660	992	792	12	W20	26	170.6
Ca	800X600	920	720	860	660	992	792	14	W20	26	181.9
Ca	800X600	920	720	860	660	992	792	16	W20	26	193.2
Ca	800X600	920	720	860	660	992	792	18	W20	26	204.5
Ca	800X600	920	720	860	660	992	792	20	W20	26	215.8
Ca	800X600	920	720	860	660	992	792	22	W20	26	227.2
Ca	800X600	920	720	860	660	992	792	24	W20	26	238.5
C8	800X400	920	520	860	460	992	592	12	W20	22	121.5
C8	800X400	920	520	860	460	992	592	14	W20	22	129.9
C8	800X400	920	520	860	460	992	592	16	W20	22	138.3
C8	800X400	920	520	860	460	992	592	18	W20	22	146.7
C8	800X400	920	520	860	460	992	592	20	W20	22	155.1
C8	800X400	920	520	860	460	992	592	22	W20	22	163.5
C8	800X400	920	520	860	460	992	592	24	W20	22	171.9

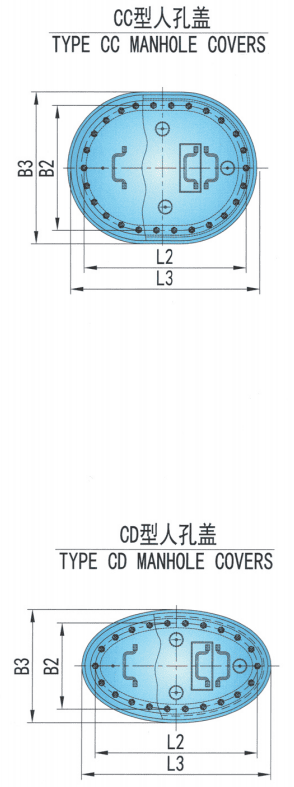

Type	Nominal Size	l1	b1	l2	b2	l3	b3	s	Fasteners	Fasteners	Weight
									Diameter	Number
cc	450x350	560	460	510	410	602	502	4	m20	16	38.9
cc	450x350	560	460	510	410	602	502	6	m20	16	47
cc	450x350	560	460	510	410	602	502	8	m20	16	55
cc	450x350	560	460	510	410	602	502	10	m20	16	63.1
cc	600x400	710	510	660	460	752	552	8	m20	20	72.8
cc	600x400	710	510	660	460	752	552	10	m20	20	84.2
cc	600x400	710	510	660	460	752	552	12	m20	20	90.7
cc	600x400	710	510	660	460	752	552	14	m20	20	97.3
cc	600x400	710	510	660	460	752	552	16	m20	20	103.8
cc	600x450	710	560	660	510	752	602	8	m20	20	76.7
cc	600x450	710	560	660	510	752	602	10	m20	20	88.9
cc	600x450	710	560	660	510	752	602	12	m20	20	95.9
cc	600x450	710	560	660	510	752	602	14	m20	20	102.8
cc	600x450	710	560	660	510	752	602	16	m20	20	109.8
cc	600x450	710	560	660	510	752	602	18	m20	20	116.8
cc	800x600	910	710	860	660	952	752	12	m20	26	142.3
cc	800x600	910	710	860	660	952	752	14	m20	26	153.1
cc	800x600	910	710	860	660	952	752	16	m20	26	163.9
cc	800x600	910	710	860	660	952	752	18	m20	26	174.6
cc	800x600	910	710	860	660	952	752	20	m20	26	185.4
cc	800x600	910	710	860	660	952	752	22	m20	26	196.2
cc	800x600	910	710	860	660	952	752	24	m20	26	207
cd	800x400	910	510	860	460	952	552	12	m20	22	105.5
cd	800x400	910	510	860	460	952	552	14	m20	22	113.2
cd	800x400	910	510	860	460	952	552	16	m20	22	120.8
cd	800x400	910	510	860	460	952	552	18	m20	22	128.5
cd	800x400	910	510	860	460	952	552	20	m20	22	136.2
cd	800x400	910	510	860	460	952	552	22	m20	22	143.9
cd	800x400	910	510	860	460	952	552	24	m20	22	151.5

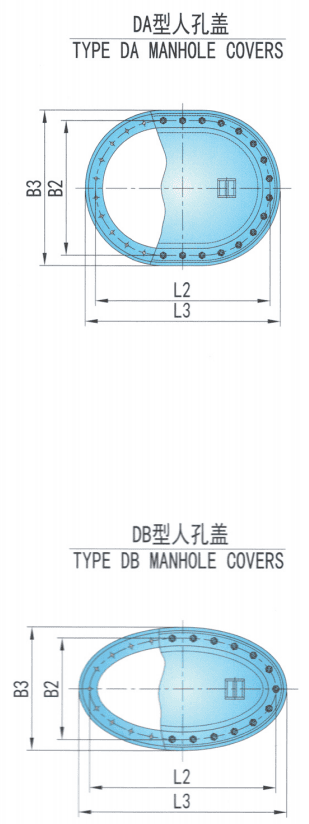

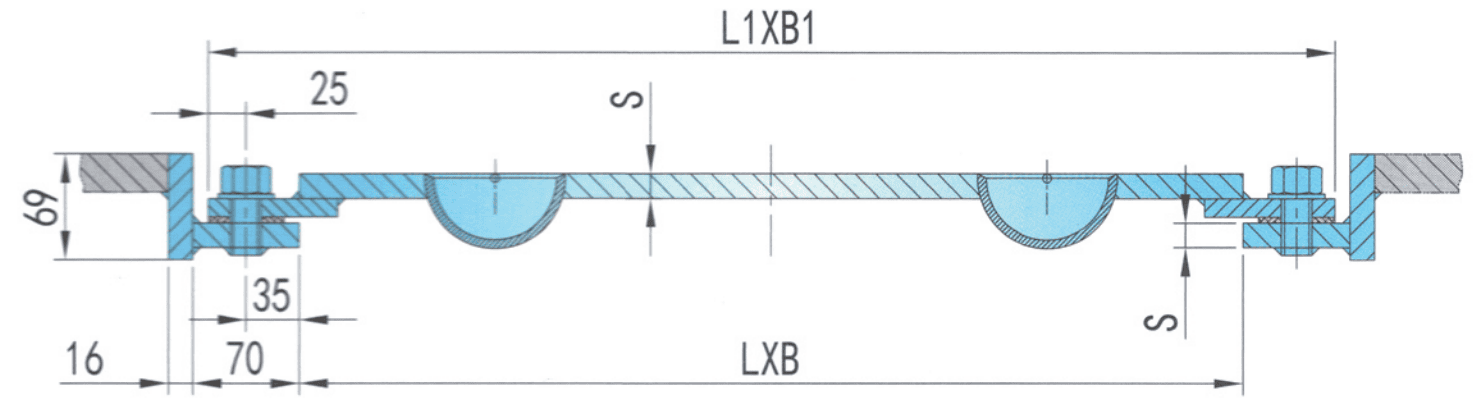

Type	Nominal Size	L1	B1	L2	B2	L3	B3	S	Fasteners	Fasteners	Weight
									Diameter	Number
Da	450X350	570	470	520	420	622	522	4	M20	16	27.8
Da	450X350	570	470	520	420	622	522	6	M20	16	32.9
Da	450X350	570	470	520	420	622	522	8	M20	16	38
Da	450X350	570	470	520	420	622	522	10	M20	16	43.2
Da	600X400	720	520	670	470	772	572	8	M20	20	49.1
Da	600X400	720	520	670	470	772	572	10	M20	20	56.1
Da	600X400	720	520	670	470	772	572	12	M20	20	63.2
Da	600X400	720	520	670	470	772	572	14	M20	20	70.2
Da	600X400	720	520	670	470	772	572	16	M20	20	77.2
Da	600X450	720	570	670	520	772	622	8	M20	20	51.4
Da	600X450	720	570	670	520	772	622	10	M20	20	58.9
Da	600X450	720	570	670	520	772	622	12	M20	20	66.3
Da	600X450	720	570	670	520	772	622	14	M20	20	73.8
Da	600X450	720	570	670	520	772	622	16	M20	20	81.3
Da	600X450	720	570	670	520	772	622	18	M20	20	88.8
Da	800X600	920	720	870	670	972	772	12	M20	26	95.5
Da	800X600	920	720	870	670	972	772	14	M20	26	106.9
Da	800X600	920	720	870	670	972	772	16	M20	26	118.3
Da	800X600	920	720	870	670	972	772	18	M20	26	129.7
Da	800X600	920	720	870	670	972	772	20	M20	26	141.1
Da	800X600	920	720	870	670	972	772	22	M20	26	152.5
Da	800X600	920	720	870	670	972	772	24	M20	26	163.9
Db	800X400	920	520	870	470	970	570	12	M20	22	75
Db	800X400	920	520	870	470	970	570	14	M20	22	83.6
Db	800X400	920	520	870	470	970	570	16	M20	22	92.2
Db	800X400	920	520	870	470	970	570	18	M20	22	100.8
Db	800X400	920	520	870	470	970	570	20	M20	22	109.4
Db	800X400	920	520	870	470	970	570	22	M20	22	118
Db	800X400	920	520	870	470	970	570	24	M20	22	126.5

Marine manhole cover

Marine manhole cover

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014

CB/T 4392-2014
